Главная страница​​>Продукция>Шарнирная подъемная платформа>AB22J Plus (AB710J Plus)

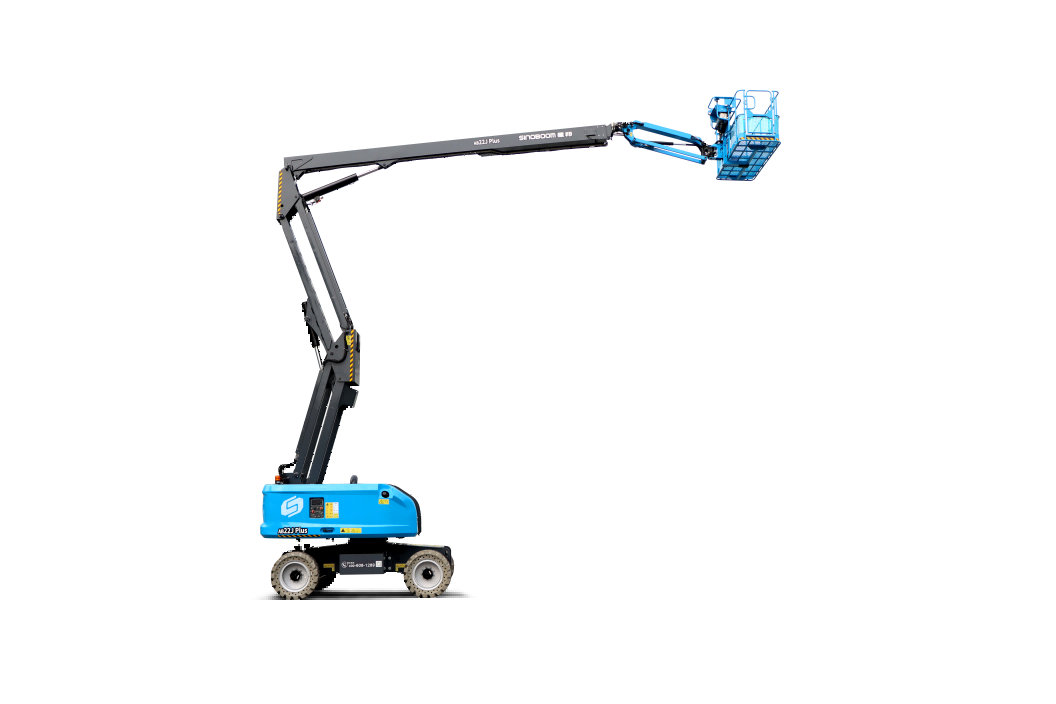

AB22J Plus (AB710J Plus)

ПОДЪЕМНИКИ С ШАРНИРНО-СОЧЛЕНЕННОЙ СТРЕЛОЙ С ПРИВОДОМ ОТ ДВИГАТЕЛЯ
Рабочая высота
м
Вместимость платформы
кг
Преодолеваемый подъем
%
Узнать цену Скачать брошюры
Предоставить общий доступ
  • СПЕЦИФИКАЦИИ
  • СТАНДАРТНЫЙ/ОПЦИОНАЛЬНО
  • ПРИЛОЖЕНИЙ
Габариты

  • Максимальная высота платформы

    21.6 м (70'10”)

  • Максимальная рабочая высота

    23.6 м (77'5”)

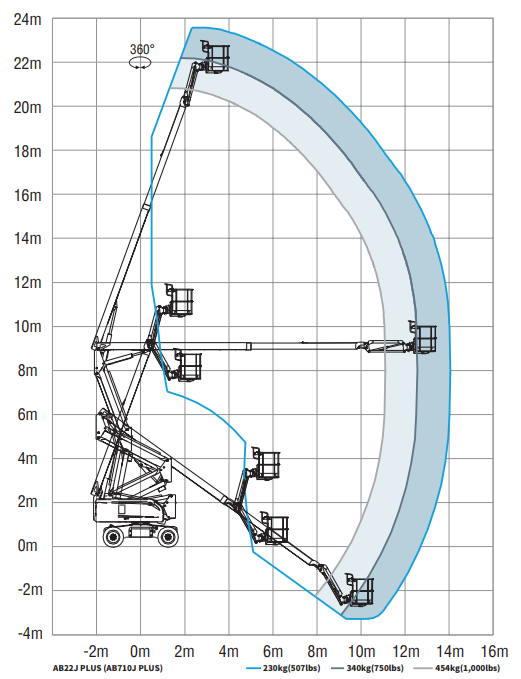

  • Максимальный горизонтальный вылет

    13.35 м/11.85 м/10.4 м (43'10"/38'11"/34'2") (230 кг/340 кг/454 к)

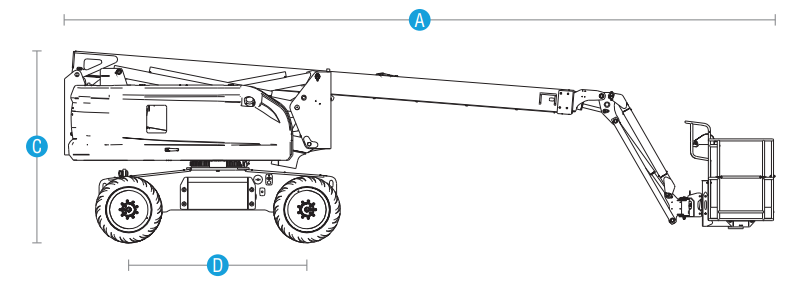

  • [A] Габаритная длина (транспортное)

    9.95 м (32'8")

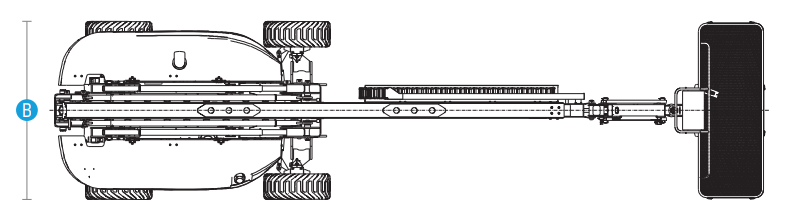

  • [B] Ширина (транспортное)

    2.49 м (8'2")

  • [C] Габаритная высота (транспортное)

    2.68 м (8'10")

  • [D] Колесная база

    2.49 м (8'2")

  • Дорожный просвет

    0.42 м (1'4")

  • Размеры платформы (Д×Ш×В)

    2.44 м × 0.91 м × 1.1 м (8' × 3' × 3'7")
Производительность

  • Грузоподъемность (без ограничений/2 чел.)

    454 кг/340 кг /230 кг (1,000 фунтов/750 фунтов/507 фунтов) (Ограниченный/Ограниченный/Неограниченный)

  • Угол поворота поворотного стола

    360°/Непрерывный

  • Угол поворота платформы

    180°

  • Скорость передвижения (транспортное)

    0～4,8 км/ч (0～3 миль/ч)

  • Скорость передвижения (рабочее)

    0～1,1 км/ч (0～0,68 миль/ч)

  • Максимальный преодолеваемый уклон

    40%

  • Внутренний радиус поворота

    2.4 м (7’10”) / 1.63 м (5’4”) (Двухколесный руль / Четырехколесный руль)

  • Внешний радиус поворота

    5.55 м (18’3”) / 3.59 м (11’9”) (Двухколесный руль / Четырехколесный руль)

  • Вылет поворотной платформы

    0.89 м(2’11”)

  • Допустимый угол наклона

    5°

  • Максимальный уровень шума при работе

    -

  • Привод×Рулевое управление

    4WDx2WS (4WS)

  • Характеристики шин

    355/55D625 (с пенным наполнителем) 36×14-20 (твердый)
Мощность

  • Источник питания (опционально)

    36,4 кВт / 2200 об/мин / D2.9 L4 / Deutz / EU Stage Ⅴ / EPA Tier 4F | 36 кВт / 2200 об/мин / F2.8CS449 / Cummins / China T4 | 43 кВт / 2500 об/мин / QSF2.8T3NA60 / Cummins / China T3, EU Stage 3A (Дополнительные варианты в спецификации)

  • Вспомогательная силовая установка

    12 V DC

  • Емкость топливного бака (дизель)

    100 л (22,0 гал. (Великобритания)/26,4 гал. (США))

  • Емкость гидравлического бака

    130 л (28,6 гал. (Великобритания)/34,3 гал. (США))
Вес

  • Вес

    11,880 кг/12,000 кг (26,190 фунтов/26,455 фунтов) (Двух/четырехколесное рулевое управление)

  • Соответствие стандартам

    CE/EAC/AS
Скачать брошюры
Стандартные функции
  • Функция активного колебания
  • Тормоз на все колеса
  • 7-дюймовый интеллектуальный экран
  • Непрерывное вращение поворотной платформы на 360°
  • Автомобильные гильзы для всех труб
  • Система диагностики неисправностей
  • Гидравлическое выравнивание платформы
  • Функция вращения платформы
  • Система взвешивания
  • Система защиты от наклона
  • Максимально допустимый угол наклона 5°
  • Подтверждение заднего положения и движения
  • Вращающийся предупредительный свет для безопасности
  • Звуковой сигнал и гудок для предупреждения
  • Голосовое оповещение
  • Аварийная система остановки
  • Аварийная система опускания
  • Механическое освобождение тормоза движения
  • Пропорциональное управление с 3 джойстиками
  • Платформа с откидными внутрь воротами (2,44×0,91×1,1 м)
  • Четырехколесное рулевое управление
  • Антизажимное устройство
  • Ручной ящик для хранения
  • Инструментальный ящик (для платформы с откидными внутрь воротами)
  • Линия электропитания AC на платформу
Дополнительные функции
  • Готовый разъем для телематики
  • Цельная шина
  • Немаркирующая шина
  • Рабочее освещение на платформе
  • Антистолкновительное устройство
  • Гидравлический генератор
  • Кронштейн для стекла (для платформы с откидными внутрь воротами)
  • Ограждение половинной высоты (для платформы с откидными внутрь воротами)
